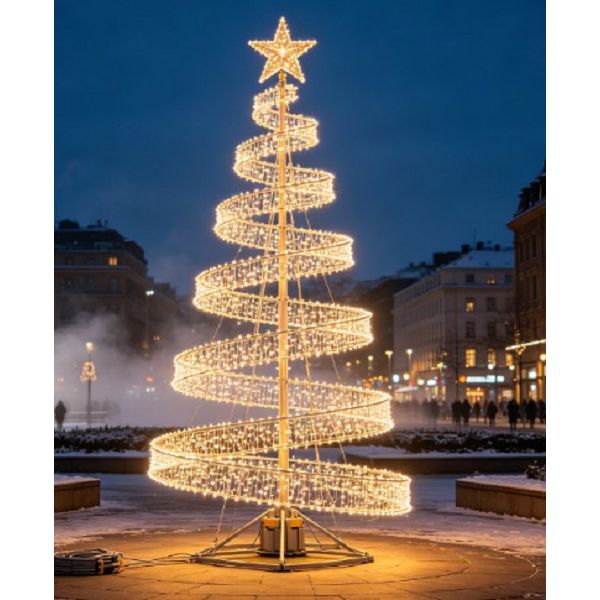

Wedi'i pheiriannu ar gyfer arddangosfeydd gwyliau trefol a masnachol ar raddfa fawr, mae'r goeden Nadolig droellog fodwlar hon yn cyfuno fframwaith dur helical adrannol gyda goleuadau LED dwysedd uchel, gan ddarparu codiad cyflym ar-safle, ymwrthedd gwynt uchel, a storfa nythu drwchus ar gyfer defnydd aml-dymor.
Peirianneg Strwythurol
Cynulliad Mast Canolog:Pibell dur strwythurol wal trwm gyda thrachywiredd-slip wedi'i beiriannu-ffitio uniadau a bolltio strwythurol gradd 8.8 i atal gwyro o dan y llwyth uchaf.
Fframwaith Rhuban Troellog:Rhuban dur adran strwythurol gwag wedi'i ffurfio'n oer wedi'i weldio i gylchoedd cynnal rheiddiol trwy weldiadau ffiled strwythurol parhaus.
Angorfa Sylfaen:Mae cylch balast sylfaen yn derbyn pwysau bloc concrit neu bolltau angor daear trwm, wedi'u peiriannu ar gyfer sefydlogrwydd uniongyrchol y ddaear heb waith sifil parhaol.
Llwytho-Ardystio Gan:Mae cyfrifiadau strwythurol yn cyfrif am gronni iâ a chyflymder gwynt hyd at dri deg metr yr eiliad pan gânt eu balastio'n gywir.
Manylebau Technegol
|
Paramedr |
Manylion Manyleb |
|
Uchder Ar Gael |
6M, 8M, 10M, 12M, 15M safonol |
|
Diamedrau Sylfaen |
Graddfa gyfrannol 2.4M i 5.2M |
|
Pwysau Ffrâm |
320 kg i 1,450 kg |
|
Foltedd Gweithredu |
Mewnbwn 24V DC / 110V/220V AC |
|
Diogelu Mynediad |
Cysylltiadau trydanol â sgôr IP67 |
Cyfansoddiad Deunydd
Deunydd Ffrâm:Dur carbon strwythurol Q235B neu ddur di-staen austenitig 304 dewisol ar gyfer amgylcheddau arfordirol â halltedd uchel.
Triniaeth arwyneb:Galfanedig dip poeth yn unol â safonau rhyngwladol amddiffyn rhag cyrydiad, ac yna gorchudd powdr polyester pensaernïol sy'n gwrthsefyll UV wedi'i gymhwyso'n electrostatig.
Amgáu LED:Tai polycarbonad gradd optegol sy'n gallu gwrthsefyll melynu, sioc thermol ac effaith fecanyddol.
Gradd clymwr:Defnyddir bolltau, cnau a wasieri dur gwrthstaen gradd 316 morol ym mhob pwynt cysylltu allanol i atal cyrydiad galfanig.
Nodweddion Perfformiad
Lliniaru Llwyth Gwynt
Mae traw helical agored yn caniatáu i wynt basio'n rhydd trwy'r strwythur, gan ostwng cyfernodau llusgo o'u cymharu â phaneli côn solet.
Offeryn-Cloi Ffrâm Am Ddim
Mae pinnau disgyrchiant a chanllawiau alinio yn rhyddhau'n gyflym adrannau fertigol diogel heb fod angen offer mecanyddol arbenigol ar y safle.
Allbwn Lumen Unffurf
Mae -saernïaeth gyrrwr cyfredol cyson yn atal gostyngiad mewn foltedd ar draws rhediadau fertigol estynedig, gan sicrhau'r un disgleirdeb o'r gwaelod i'r brig.
Ehangu Modiwlaidd
Mae modrwyau adran canol cyfnewidiadwy yn caniatáu addasiadau uchder ar draws rhestrau eiddo presennol heb ddisodli cydosodiadau ffrâm cyfan.
Amgylcheddau Cais
Plazas Bwrdeistrefol:Mae'n gwasanaethu fel canolbwynt dinesig sylfaenol mewn sgwariau canol dinas a pharthau cerddwyr yn ystod tymhorau gwyliau'r gaeaf.
Cymhadeiladau Masnachol:Wedi'i osod mewn cyrtiau awyr agored, cylchfannau ffedog barcio, a phlasau prif fynediad canolfannau siopa i yrru traffig traed.
Parciau Thema a chyrchfannau gwyliau:Wedi'i leoli ar hyd y prif dramwyfeydd a'r parthau cyrraedd mynediad i atgyfnerthu profiadau lletygarwch tymhorol â thema.
Campysau Corfforaethol:Wedi'i godi mewn mannau gwyrdd canolog neu fynedfeydd i gyfleusterau ar gyfer brandio gwyliau corfforaethol ac ymgysylltu â gweithwyr.
Systemau Goleuo a Rheoli
Dwysedd LED:Deuodau mowntio arwyneb SMD allbwn uchel wedi'u gosod rhwng 50 milimetr ar hyd y trac troellog ar gyfer parhad gweledol di-dor.
Opsiynau lliw:Lliw sengl- gwyn cynnes, gwyn oer, RGB llawn -lliw DMX-picsel cyfeiriad, neu ffurfweddiadau RGBW personol.
Protocolau Rheoli:DMX512, SPI, a phrif reolwyr diwifr sy'n cefnogi animeiddiadau goleuo cydamserol, mapio cerddorol, ac amserlennu o bell.
Trylediad Optegol:Mae gorchuddion lensys barugog yn asio pwyntiau deuod unigol yn rhubanau golau llyfn, llachar sy'n weladwy o bellteroedd hir.
Gosod a Rigio
Gofynion Criw
Gall tîm o dri pherson ei godi gan ddefnyddio lifft siswrn safonol neu dŵr sgaffald, gan ddileu gorbenion rhentu craen.
Dilyniant Cynulliad
Cylch sylfaen angori, codwch adrannau mast canolog yn ddilyniannol gan ddefnyddio uniadau slip, clowch fodiwlau rhuban troellog i mewn i slotiau braced rhagosodedig, a chysylltwch geblau cefnffyrdd IP67.
System densiwn
Wedi'i adeiladu-mewn byclau tro ar y dyn-mae citiau angor gwifren ar gyfer uchder uwchlaw 10 metr yn sicrhau aliniad fertigol plym ar dir anwastad.
Cyflymder rhwygiad
Mae dadosod yn mynd rhagddo mewn dilyniant, gyda modrwyau modiwlaidd yn nythu'n gryno i raciau cludo dur wedi'u teilwra.
Trafnidiaeth a Logisteg
Optimeiddio Cynhwysydd:Mae cydrannau sydd wedi'u datgymalu'n llawn yn pacio i gynwysyddion sych ciwb uchel safonol 40 troedfedd, gan wneud y mwyaf o effeithlonrwydd llwyth tâl cyfeintiol.
Paleteiddio:Mae modrwyau adeileddol yn stacio'n fertigol ar sgidiau cludo dur arferol wedi'u diogelu â strapiau clicied diwydiannol i atal symud cludo.
Trin fforch godi:Mae fframiau sylfaen yn cynnwys pocedi fforch godi integredig a lugiau codi craen i'w llwytho a'u dadlwytho'n ddiogel ar safleoedd prosiect.
Diogelu Cydran:Ewyn sy'n rhyngddalennog a-crebachu dyletswydd trwm-lapio amddiffyn arwynebau gorchuddio -yn erbyn sgrafelliad yn ystod cludo nwyddau cefnforol.
Opsiynau Addasu
Graddio Uchder:Dimensiynau fertigol personol wedi'u peiriannu i ffitio cliriadau pensaernïol penodol neu derfynau uchder parthau trefol llym.
Addasu lliw:Paru lliwiau RAL ar gyfer-fframiau dur wedi'u gorchuddio â phowdr i gyd-fynd â chanllawiau brand corfforaethol neu gynlluniau lliwiau trefol.
Addurniad Apex:Seren strwythurol wedi'i pheiriannu'n arbennig, arwyddlun logo corfforaethol, neu derfyniad geometrig wedi'i osod i bwynt terfynu'r mast uchaf.
Pensaernïaeth Drydanol:Dosraniad pŵer cylched deuol, integreiddiad batri wrth gefn lleol, neu fodiwlau mewnbwn pŵer solar.
Gweithgynhyrchu a Rheoli Ansawdd
Torri a phlygu laser:Mae torwyr laser ffibr awtomataidd a throwyr tiwb CNC yn sicrhau goddefiannau dimensiwn manwl gywir milimetr ar draws holl aelodau'r ffrâm.
Weldio Robotig:Mae celloedd weldio MIG awtomataidd yn gweithredu weldiadau strwythurol treiddiad cyson, llawn wedi'u gwirio trwy brofion dinistriol ac annistrywiol.
Profi cyrydiad:Mae profion siambr chwistrellu halen yn dilysu adlyniad cotio powdr a chyfanrwydd haen galfaneiddio y tu hwnt i feincnodau masnachol safonol.
Cynulliad Treial:Mae codi prototeip cyflawn o sypiau cynhyrchu a ddewiswyd ar hap yn gwirio aliniad strwythurol, ffit clymwr, a pharhad trydanol cyn pecynnu.
Cwestiynau Cyffredin
C: Pa sylfaen sydd ei angen ar gyfer gosod?
A: Mae arwynebau caled wedi'u palmantu angen bolltau angor ehangu i goncrit cyfnerth. Mae tir heb ei balmant yn gofyn am flociau pwysau balast wedi'u cysylltu â'r cylch sylfaen neu'r sgriwiau daear dyletswydd trwm.
C: Sut mae pŵer trydanol yn cael ei gyflenwi i'r strwythur?
A: Mae pŵer yn bwydo i mewn i flwch dosbarthu sylfaen gwrth-dywydd sy'n cynnwys prif dorwyr cylched, dyfeisiau amddiffyn rhag ymchwydd, a chyflenwadau pŵer foltedd isel.
C: Beth yw oes ddisgwyliedig y ffrâm a'r cydrannau goleuo?
A: Mae fframiau dur adeileddol sy'n cael eu hamddiffyn gan galfaneiddio dip poeth a gorchudd powdr yn rhoi oes weithredol o fwy na phymtheg mlynedd. Mae llinynnau golau LED yn cynnal allbwn graddedig am dros 50,000 o oriau gweithredu.
C: A all y goeden wrthsefyll llwythi eira trwm?
A: Mae'r geometreg troellog fertigol yn atal crynhoad eira sylweddol ar arwynebau llorweddol, tra bod peirianneg strwythurol yn cyfrif am ffactorau diogelwch llwythi eira rhanbarthol safonol.
C: Pa rannau sbâr sydd wedi'u cynnwys gyda'r cludo?
A: Mae pob archeb yn cynnwys dyraniad safonol o nodau LED newydd, caledwedd cau sbâr, paent cotio powdr cyffwrdd, ac unedau cyflenwad pŵer segur.
